Реймусовый станок со спиральным валом QUADRO 63W

Реймусовый станок со спиральным валом QUADRO 63W

НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, мебели и других деревообрабатывающих производств.

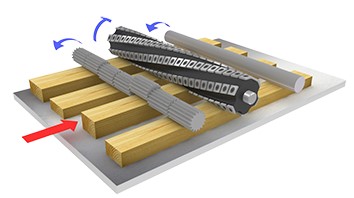

СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

455.jpg СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ

Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности.



Вал имеет 6 спиралей твердосплавных пластин по 26 шт в каждой.

НОЖЕВОЙ ВАЛ И ВАЛЬЦЫ ПОДАЧИ

Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы.

ПРИВОД НОЖЕВОГО ВАЛА

Осуществляется от двигателя мощностью 7,5 кВт посредством клино-ременной передачи через 3 ремня.

ВАЛЕЦ ПОДАЧИ

Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок, имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

РАБОЧИЙ СТОЛ

Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки.

ПУЛЬТ УПРАВЛЕНИЯ

Удобный пульт управления с программатором, кнопками включения / выключения,  электроподъема / опускания стола, регулятором скорости подачи и электронной индикацией положения стола.

Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм.

ПОДЪЕМ СТОЛА

Подъем и опускание стола осуществляется с помощью отдельного электродвигателя. Также подъем / опускание стола может осуществляться с помощью маховика,  расположенного на передней панели. Жесткая фиксация стола при помощи рычага исключает его смещение.

ОТОБРАЖЕНИЕ РАЗМЕРА

Размер обработки можно выставить по миллиметровой линейке либо на электронном табло.

ОПОРЫ СТОЛА

Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.

НАПРАВЛЯЮЩИЕ СТОЛА

Перемещение стола по 4-м массивным направляющим исключающим перекос.

СЕКЦИОННЫЕ ПРИЖИМЫ

Перед ножевым валом заготовку прижимают к столу подпружиненные секционные прижимы-стружколоматели. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.

РОЛИКИ В СТОЛЕ

Приводные ролики в столе имеют удобную настройку вылета по высоте с передней панели, что позволяет настроить станок под обработку любого материала.

Привод роликов осуществляется от двигателя подачи через массивную цепь.

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ.

ЭЛЕКТРОШКАФ

Имеет удобный доступ с передней панели и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой.

В станке используются надежные и проверенные европейские электрокомпоненты, такие как Shneider Electric.
