Комбинированные станки SICAR C300 и С400

НАЗНАЧЕНИЕ:

Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.



СХЕМЫ ОБРАБОТКИ:

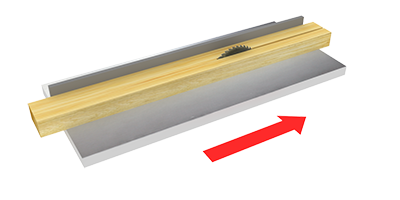

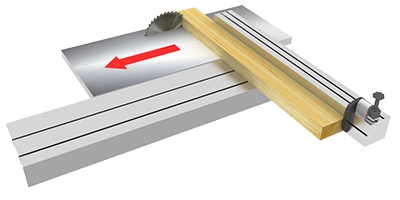

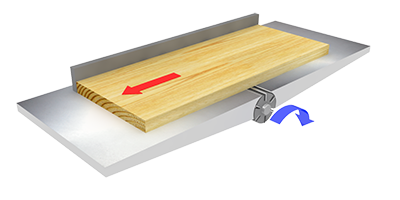

Продольное пиление пиломатериалов Торцевание пиломатериалов Фугование Рейсмусование с автоподачей

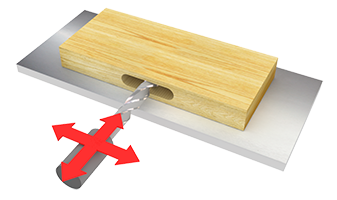

Сверление отверстий и выборка пазов Продольное профильное фрезерование Фрезерование шипов и проушин Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера)



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ФУГОВАЛЬНЫЙ УЗЕЛ

Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску.

РЕЙСМУСОВЫЙ УЗЕЛ

На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику.

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки.

ПИЛЬНЫЙ УЗЕЛ

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход.

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Позволяет осуществлять выборку пазов и сверление отверстий.

При необходимости может быть легко демонтирован.

СЧЕТЧИК ПОЛОЖЕНИЯ ВЫСОТЫ РЕЙСМУСОВОГО СТОЛА

Позволяет установить высоту стола с точностью до 0,1 мм.

НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45°

Осуществляется маховиком по градуированной шкале.

Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

ПАТРОН WESCOTT

Позволяет зажимать любой диаметр хвостовика от 0 до 16 мм.

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА

Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

SICAR C400:

SICAR C300:

ТЕЛЕСКОПИЧЕСКАЯ ЛИНЕЙКА

На линейке 2 флажковых упора.

Поворот линейки от 0 до 45°.

Телескопическое удлинение позволяет базировать габаритные заготовки.

Форматный стол на SICAR C400 имеет усиленное крепление в 3-х точках к телескопической опоре.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Позволяет надежно фиксировать детали на каретке.

ЗАЩИТА НОЖЕВОГО ВАЛА

Откидная защита строгального вала в соответствии с нормами СЕ.

УПОР НА КАРЕТКЕ

Передвижной упор на каретке исключает смещение заготовки при пилении.

КНОПКИ ВКЛЮЧЕНИЯ НОЖЕВОГО ВАЛА

Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка.

ПРИЖИМНОЕ УСТРОЙСТВО MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

SICAR C400:

SICAR C300:

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА

Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления.

На SICAR C400 линейка перемещается по усиленной цилиндрической направляющей, имеющей точную подстройку.
