Двусторонние рейсмусовые станки EcoWood MB 204F, MB 206F, MB 208F

Двусторонние рейсмусовые станки EcoWood MB 204F, MB 206F, MB 208F

НАЗНАЧЕНИЕ:

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

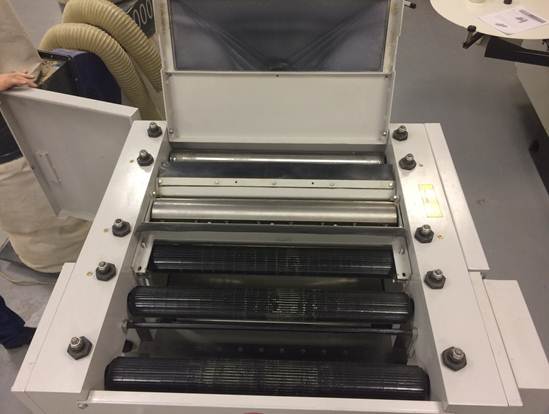

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз.

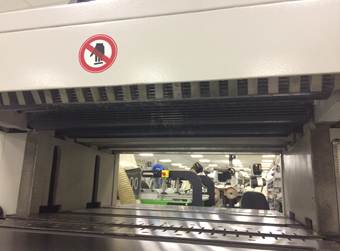

Когтевая защита предотвращает обратный выброс заготовки.

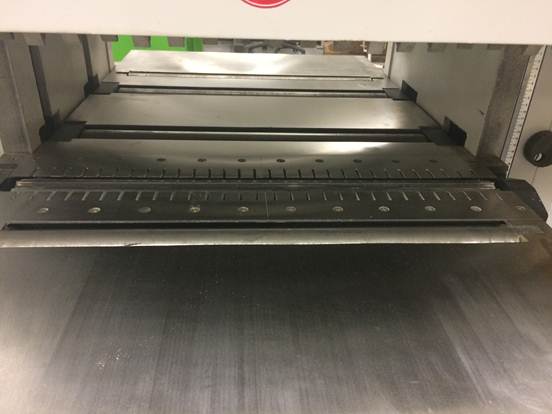

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом — приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

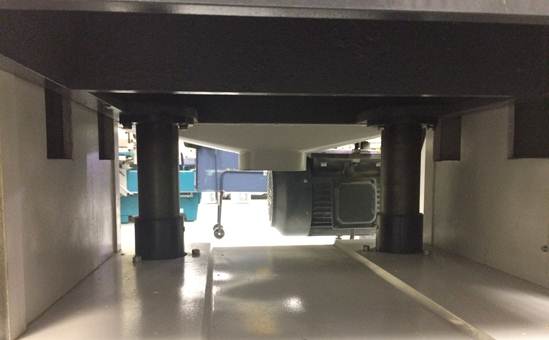

РАБОЧИЙ СТОЛ

Рабочий стол — чугунный литой. Зафиксирован на 2-х опорах.

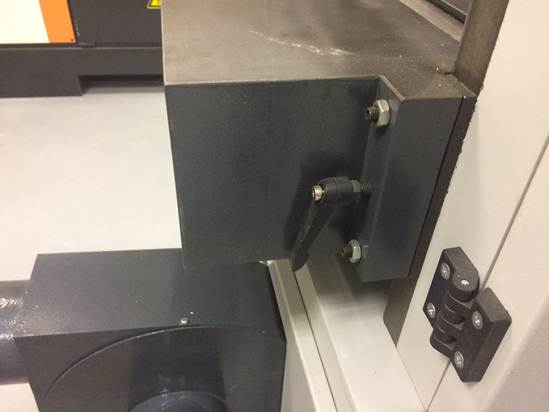

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

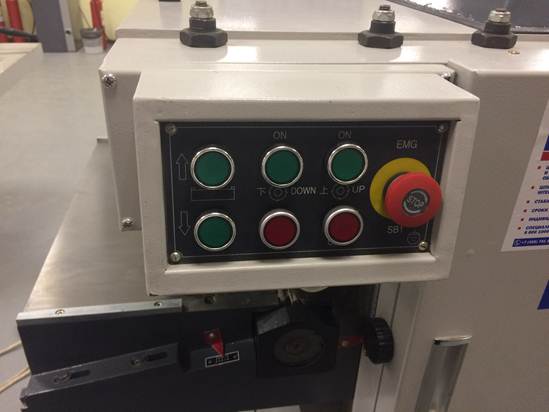

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова.

Кроме MB 204F.

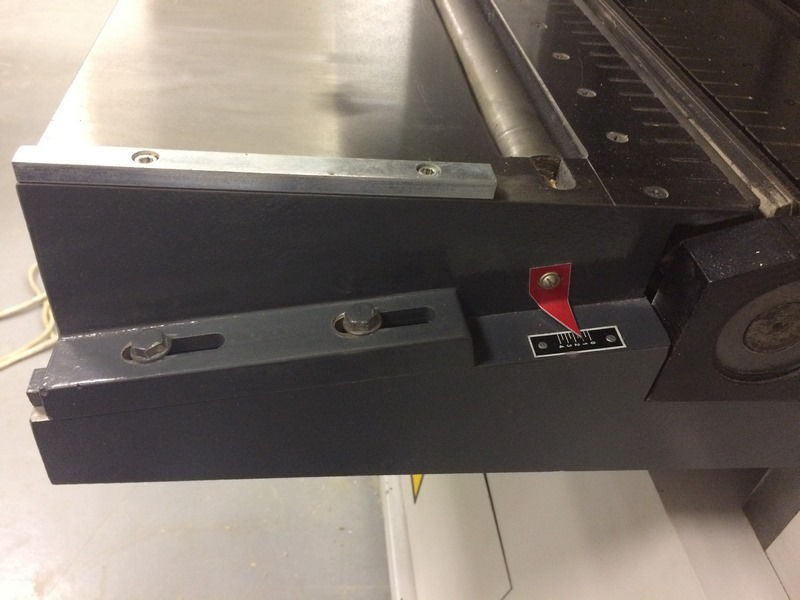

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей.

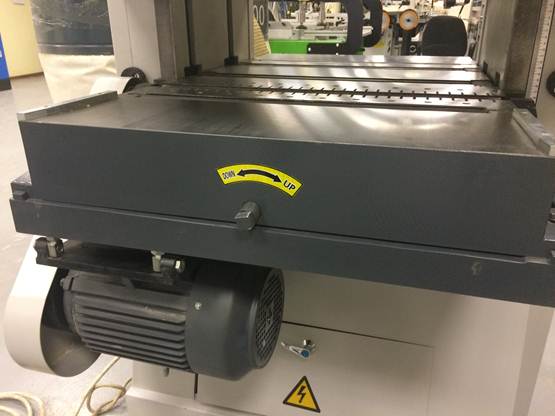

ЭЛЕКТРО-ПОДЪЕМ/ОПУСКАНИЕ СТОЛА

Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204F) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка.

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают два гладких приводных стальных вала.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

Первое фото – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

Второе фото – аспирационный патрубок от нижнего (фуговального) ножевого вала.
