Брусовальный станок USTUNKARLI UDKTY 4/8/12

НАЗНАЧЕНИE:

Предназначен для продольной распиловки круглого леса (бревен) на необрезную доску, двухкантный брус и горбыль.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в лесопильных цехах высокой производительности (150 – 200 м³ в смену) в качестве станков первого ряда.



СХЕМА ОБРАБОТКИ:

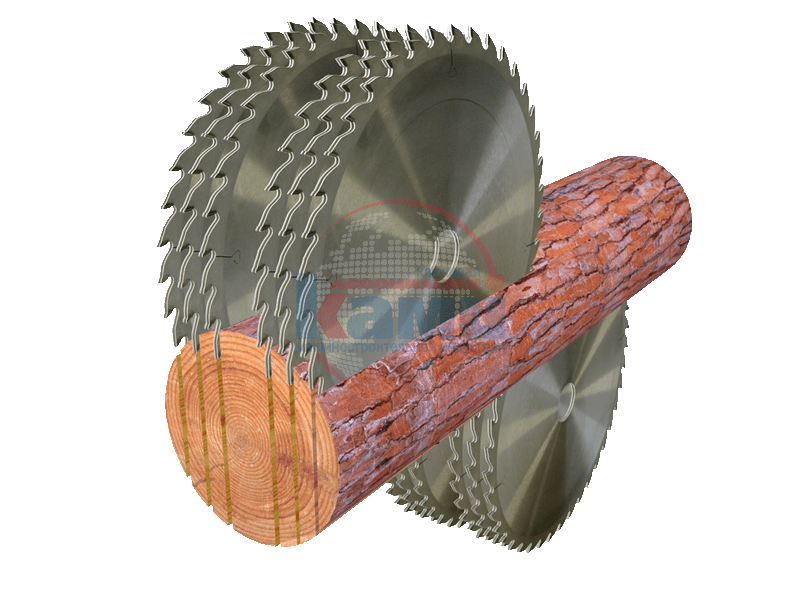

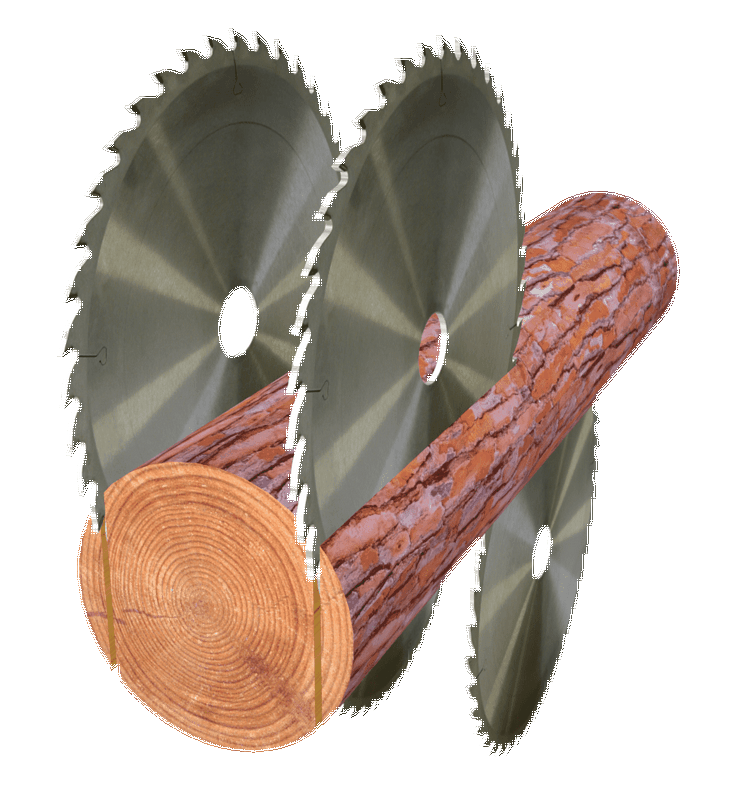

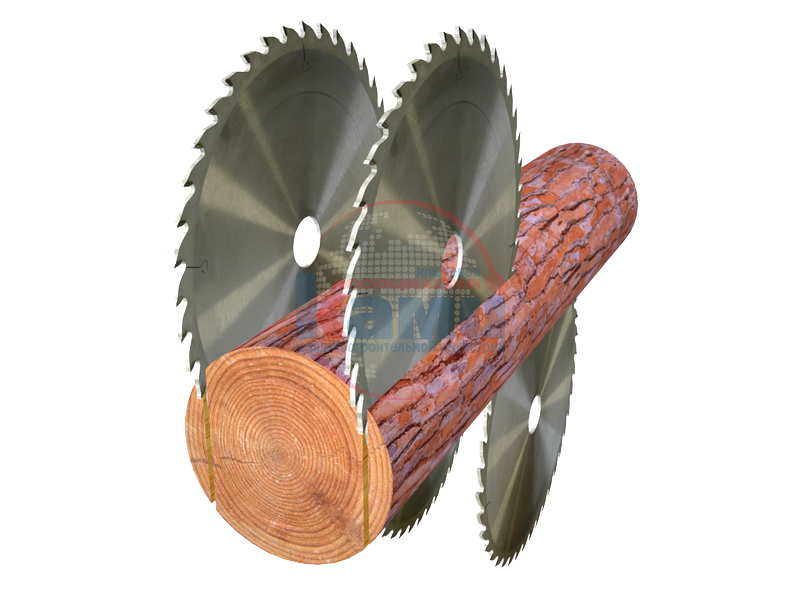

Схема обработки брусовального станка USTUNKARLI мод.UDKTY 4/8/12 Схема обработки брусовального станка USTUNKARLI мод.UDKTY 4/8/12 Схема обработки брусовального станка USTUNKARLI мод.UDKTY 4/8/12

ПРИНЦИП РАБОТЫ:

Бревно загружается на подающий цепной транспортёр, где за счёт вращения подъёмных вальцов кантователя бревно ориентируется по кривизне и по качеству с пульта оператора. Далее бревно за счёт зубчатой цепи и гидравлических прижимов подаётся в зону пиления станка, где производится распиловка бревна. На выходе полученный лафет (двухкантный брус), (необрезные доски) и горбыль подаются на приёмный рольганг, где происходит отделение лафета от (необрезных досок) и горбылей за счёт расклинивающих ножей и роликов с винтовой навивкой.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ГИДРАВЛИЧЕСКИЙ КАНТОВАТЕЛЬ БРЕВНА

Гидравлический кантователь бревна имеет гидроподъём вальцового кантователя и привод от электродвигателя.

ПРИЕМНЫЙ ТРАНСПОРТЁР

Неприводные верхние ролики обеспечивают эффективное удержание лафета, а винтовые ролики с винтовой навивкой обеспечивают легкое двухстороннее сбрасывание горбылей и необрезных досок, что значительно упрощает эксплуатацию станка и сокращает трудоемкость.

ФЛАНЕЦ

Пилы крепятся на специальных фланцах, что позволяет регулировать расстояние между ними и соответственно толщину выпиливаемого двухкантного бруса.
