Рейсмусовые станки с электроподъемом стола EcoWood МВ 104М, МВ 106М, МВ 108М, МВ 1010M

Рейсмусовые станки с электроподъемом стола EcoWood МВ 104М, МВ 106М, МВ 108М, МВ 1010M

НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СЕКЦИОННЫЙ ВАЛ

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

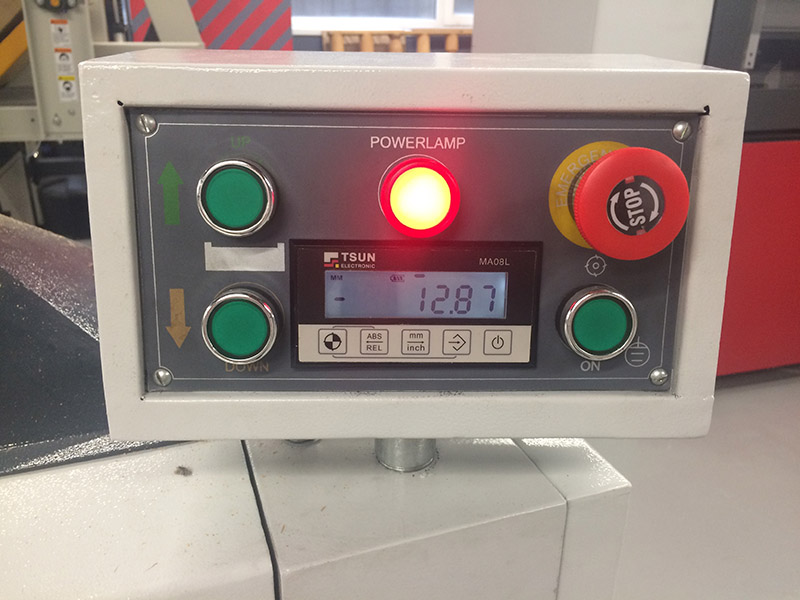

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположен дисплей с электронной индикацией положения стола, а также кнопки включения / выключения, подъема/опускания стола и кнопка аварийной остановки.

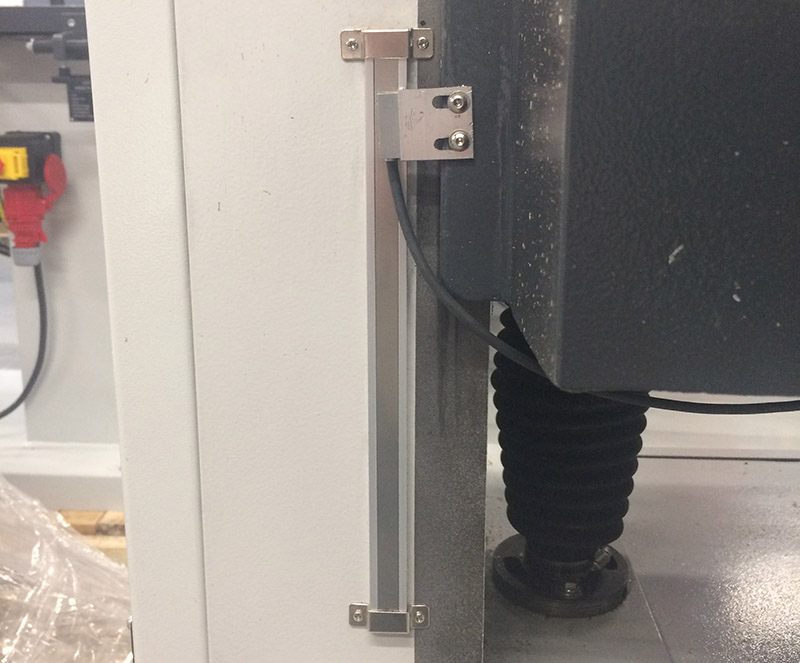

СИСТЕМА ИЗМЕРЕНИЯ ПОЛОЖЕНИЯ СТОЛА

Измерение положения стола с помощью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения.

ЭЛЕКТРОПОДЪЁМ СТОЛА

Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.

РОЛИКИ В СТОЛЕ

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

ЭЛЕКТРОШКАФ

Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи.

СИСТЕМА ПОДАЧИ

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу.

Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например при замене ножей).

ПРИНИМАЮЩИЙ ВАЛ

На выходе заготовку принимает гладкий стальной приводной валец.

АСПИРАЦИЯ

Выброс стружки осуществляется через круглую эксгаустерную воронку.

УСТРОЙСТВО ДЛЯ ВЫСТАВЛЕНИЯ НОЖЕЙ

Входит в комплект поставки.
